Bản vẽ kỹ thuật nắp hố ga gang là gì?

• Là tài liệu thể hiện hình dạng, kích thước và cấu tạo của bộ khung nắp hố ga.
• Là căn cứ để kiểm tra sản phẩm có phù hợp với ô chờ xây dựng hay không.
• Giúp thống nhất yêu cầu giữa chủ đầu tư, đơn vị thiết kế, nhà thầu và nhà sản xuất.
• Hỗ trợ lựa chọn cấp tải trọng phù hợp với vỉa hè, lề đường hoặc lòng đường.
• Là cơ sở để nghiệm thu kích thước và khối lượng sản phẩm sau khi sản xuất.

Bản vẽ kỹ thuật nắp hố ga gang thường gồm hình chiếu bằng, hình chiếu cạnh, mặt cắt khung nắp và các chi tiết liên kết. Với sản phẩm đặt theo yêu cầu, bản vẽ còn thể hiện rõ kiểu gân tăng cứng, vị trí bản lề, khóa, lỗ nâng, gioăng cao su, logo và nội dung chữ đúc nổi.

Đối với công trình cải tạo, bản vẽ nên được lập dựa trên kích thước ô chờ thực tế. Không nên chỉ đo miệng hố rồi đặt nắp theo kích thước tương đương, bởi kích thước thông thủy, kích thước bệ kê và chiều cao hoàn thiện có thể khác nhau.

Các thông số quan trọng trên bản vẽ nắp hố ga gang

• Kích thước phủ bì của khung nắp.
• Kích thước thông thủy hoặc đường kính lỗ mở.
• Kích thước nắp nằm trong khung.
• Chiều cao và chiều rộng bệ khung.
• Chiều dày thành khung, mặt nắp và gân chịu lực.
• Cấp tải trọng thiết kế theo vị trí lắp đặt.
• Kiểu bản lề, khóa, gioăng và lỗ nâng nắp.

Kích thước phủ bì

Kích thước phủ bì là kích thước ngoài cùng của bộ khung. Thông số này ảnh hưởng trực tiếp đến kích thước hốc chờ và phạm vi tiếp xúc giữa khung nắp với kết cấu bê tông. Ví dụ, bộ nắp hố ga 850x850mm có nghĩa là phần phủ bì của khung thường được thiết kế theo kích thước danh nghĩa 850x850mm.

Kích thước thông thủy

Kích thước thông thủy là khoảng trống sử dụng sau khi lắp khung. Với dạng khung vuông nắp tròn, thông số này thường được thể hiện bằng đường kính D600, D650, D700 hoặc D850. Đây là kích thước quan trọng để bảo đảm người và thiết bị có thể tiếp cận hố ga khi kiểm tra, vệ sinh hoặc bảo trì.

Chiều cao khung nắp

Chiều cao khung ảnh hưởng đến khả năng chịu lực, cao độ hoàn thiện mặt đường và phương pháp liên kết với kết cấu xung quanh. Các chiều cao phổ biến có thể là 50mm, 60mm, 75mm, 100mm hoặc được sản xuất riêng theo yêu cầu.

Gân tăng cứng của nắp

Gân tăng cứng được bố trí ở mặt dưới nắp nhằm phân phối tải trọng từ bề mặt xuống khung. Hình dạng, số lượng và chiều dày gân phải được thiết kế phù hợp với kích thước nắp, loại gang và cấp tải trọng yêu cầu.

Khe hở giữa khung và nắp

Khe hở cần đủ để nắp có thể đóng mở thuận tiện nhưng không được quá lớn gây rung, kênh hoặc phát tiếng ồn. Với các vị trí có lưu lượng xe cao, có thể bổ sung gioăng cao su hoặc cơ cấu khóa để tăng độ ổn định.

Các dạng bản vẽ nắp hố ga gang phổ biến

• Bản vẽ khung vuông nắp tròn.
• Bản vẽ khung vuông nắp vuông.
• Bản vẽ khung tròn nắp tròn.
• Bản vẽ nắp hố ga khung âm.
• Bản vẽ nắp hố ga khung dương.
• Bản vẽ nắp hố ga bản lề và khóa chống trộm.
• Bản vẽ nắp hố ga có gioăng ngăn mùi hoặc giảm chấn.

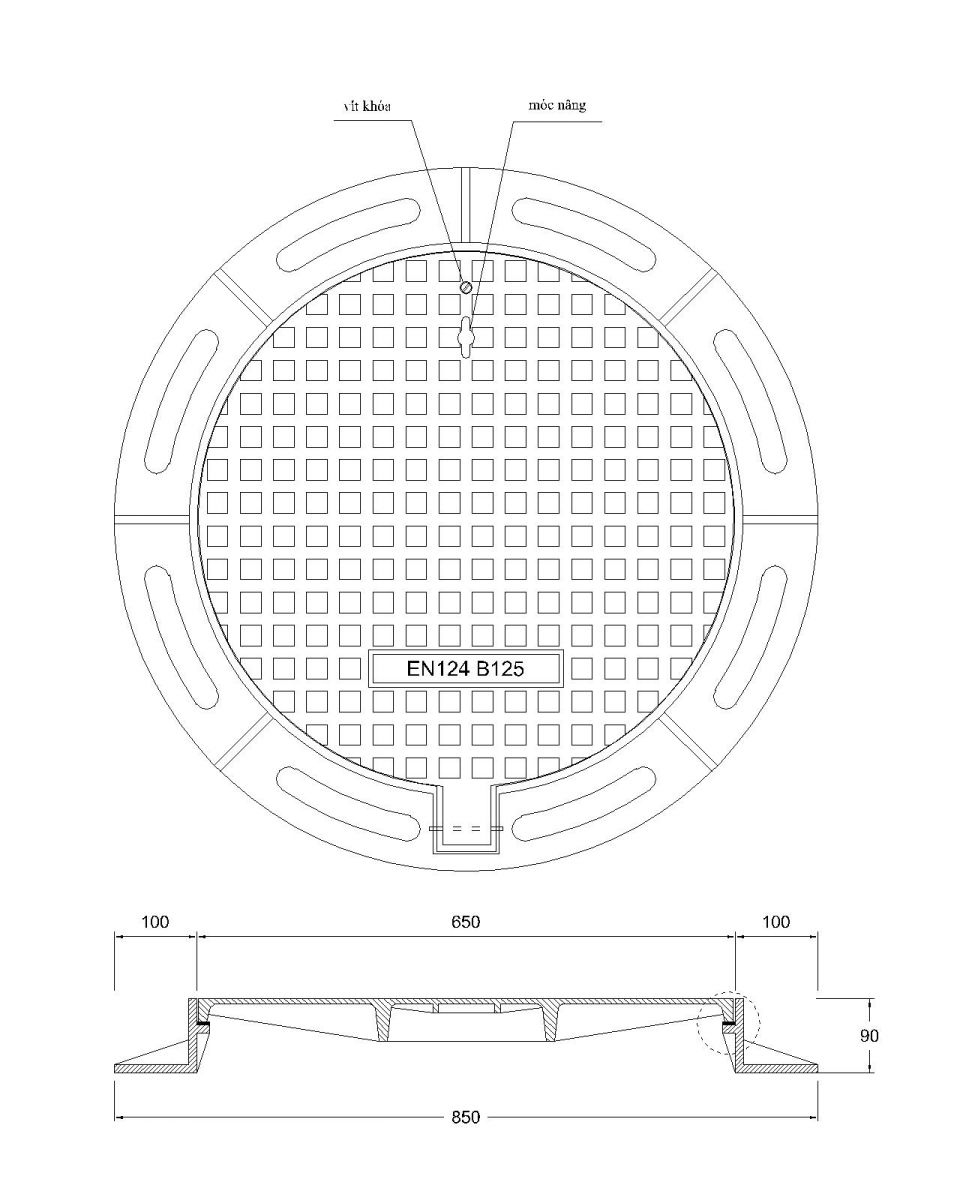

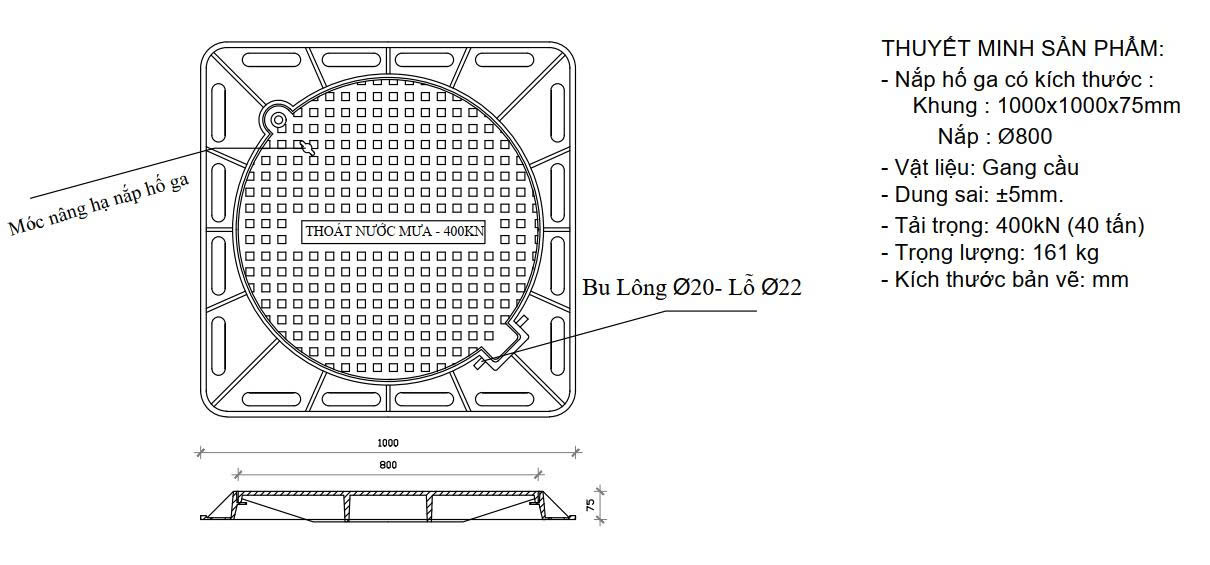

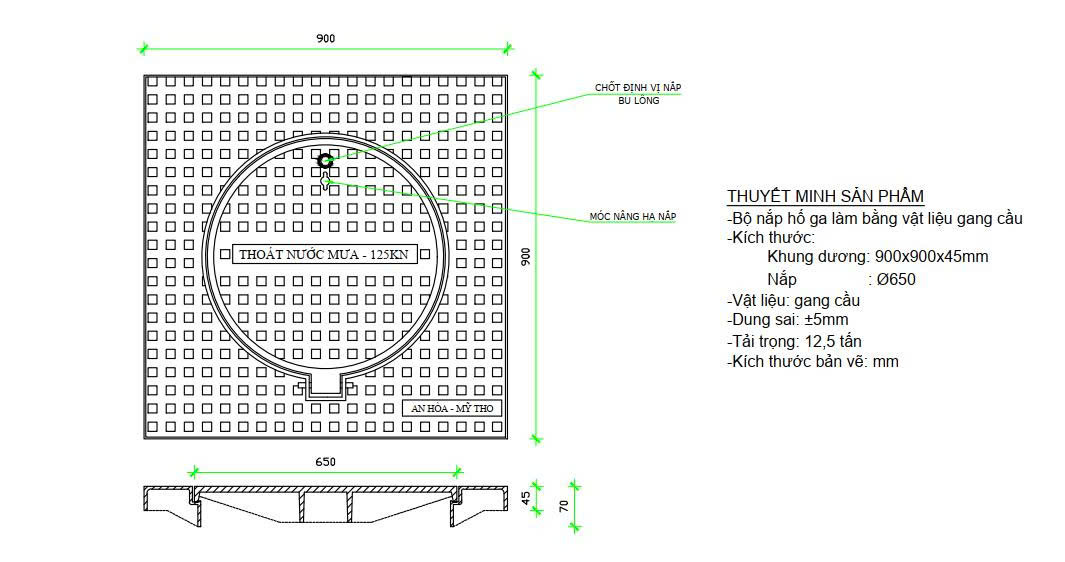

Một số bản vẽ kỹ thuật nắp hố ga gang

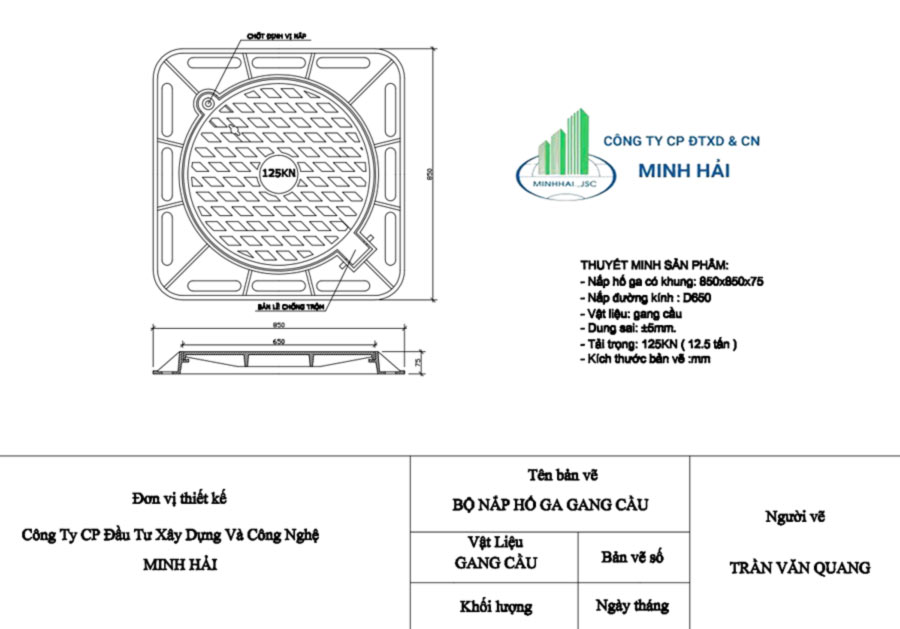

Bản vẽ nắp hố ga gang khung vuông nắp tròn 850x850mm, nắp D650mm, chịu tải trọng 12,5 tấn

Bảng kích thước nắp hố ga gang tham khảo

• Kích thước trong bảng là các quy cách thường được sử dụng tại công trình hạ tầng.
• Thông số thực tế có thể điều chỉnh theo ô chờ và yêu cầu của hồ sơ thiết kế.
• Cần xác nhận rõ kích thước phủ bì, thông thủy và chiều cao trước khi đặt hàng.

Cách đọc bản vẽ kỹ thuật nắp hố ga gang

• Xác định đơn vị đo được sử dụng trên bản vẽ, thông thường là milimét.
• Kiểm tra kích thước ngoài của khung và kích thước thông thủy.
• Đọc mặt cắt để xác định chiều cao, chiều rộng bệ kê và độ dày kết cấu.
• Kiểm tra ký hiệu cấp tải trọng, vật liệu và yêu cầu bề mặt.
• Đối chiếu vị trí khóa, bản lề, lỗ nâng và logo với yêu cầu dự án.

Bước 1: Kiểm tra kích thước ô chờ

Kích thước ô chờ phải tương thích với phần phủ bì và chân khung. Cần chừa khoảng lắp đặt hợp lý để căn chỉnh, đổ vữa hoặc bê tông liên kết nhưng không được tạo khe quá lớn làm giảm khả năng truyền lực.

Bước 2: Kiểm tra đường kính thông thủy

Đường kính thông thủy phải đáp ứng yêu cầu tiếp cận hố ga. Những hố cần người xuống bảo trì thường yêu cầu kích thước lớn hơn hố chỉ dùng kiểm tra hoặc vệ sinh từ mặt đất.

Bước 3: Xác định cấp tải trọng

Cấp tải phải được xác định theo vị trí lắp đặt thực tế. Nắp trên vỉa hè có yêu cầu khác nắp tại lề đường hoặc giữa làn xe. Không nên chọn cấp tải thấp chỉ để giảm giá vì có thể phát sinh nguy cơ nứt vỡ và mất an toàn.

Bước 4: Kiểm tra hướng mở nắp

Với nắp có bản lề, cần xác định hướng mở để không cản trở giao thông, tường chắn hoặc thiết bị xung quanh. Chi tiết bản lề và góc mở nên được thể hiện trên bản vẽ.

Tiêu chuẩn tải trọng áp dụng cho nắp hố ga gang

• A15 phù hợp khu vực người đi bộ, xe đạp và sân vườn.
• B125 phù hợp vỉa hè, bãi đỗ xe con và khu vực dân cư.
• C250 phù hợp lề đường và rãnh thu nước sát mép đường.
• D400 phù hợp lòng đường và khu vực phương tiện giao thông đường bộ.
• Các vị trí đặc thù cần được tư vấn theo hồ sơ thiết kế và tải trọng thực tế.

Vật liệu sử dụng trong bản vẽ nắp hố ga gang

• Gang xám phù hợp nhiều hố kỹ thuật và vị trí tải trọng trung bình.
• Gang cầu có cơ tính tốt hơn, thường được lựa chọn cho cấp tải cao.
• Bề mặt có thể phủ sơn đen, sơn chống gỉ hoặc lớp hoàn thiện theo yêu cầu.
• Gioăng cao su được bổ sung để giảm rung, giảm tiếng ồn và hạn chế mùi.
• Bu lông, khóa và bản lề cần được lựa chọn phù hợp môi trường sử dụng.

Nắp hố ga gang xám

Gang xám có khả năng đúc tốt, phù hợp sản xuất nhiều hình dạng và hoa văn bề mặt. Sản phẩm có thể sử dụng tại hố kỹ thuật, vỉa hè hoặc khu vực tải trọng phù hợp với thiết kế.

Nắp hố ga gang cầu

Gang cầu có độ dẻo và khả năng chịu va đập cao hơn gang xám. Đây là vật liệu thường được ưu tiên cho nắp hố ga tại lòng đường, lề đường, khu công nghiệp và những vị trí có phương tiện lưu thông thường xuyên.

Các chi tiết nên thể hiện trên bản vẽ sản xuất

• Logo thương hiệu, tên dự án hoặc tên chủ đầu tư.
• Ký hiệu cấp tải trọng và tiêu chuẩn áp dụng.
• Hoa văn chống trượt trên bề mặt nắp.
• Vị trí lỗ nâng hoặc tay cầm mở nắp.
• Vị trí bản lề, khóa chống trộm và chốt an toàn.
• Rãnh lắp gioăng cao su giảm chấn.
• Chi tiết gân tăng cứng ở mặt dưới nắp.

Việc thể hiện đầy đủ các chi tiết trên bản vẽ giúp hạn chế thay đổi trong quá trình làm khuôn và sản xuất. Nếu dự án yêu cầu logo hoặc chữ đúc nổi, cần gửi file thiết kế rõ nét và xác nhận vị trí, kích thước trước khi chế tạo mẫu.

Quy trình thiết kế và duyệt bản vẽ nắp hố ga

• Bước 1: Tiếp nhận kích thước ô chờ, tải trọng và vị trí lắp đặt.
• Bước 2: Lựa chọn dạng khung nắp và vật liệu phù hợp.
• Bước 3: Lập bản vẽ sơ bộ thể hiện kích thước và cấu tạo chính.
• Bước 4: Khách hàng kiểm tra, xác nhận hoặc yêu cầu điều chỉnh.
• Bước 5: Hoàn thiện bản vẽ sản xuất và triển khai làm khuôn.
• Bước 6: Đúc, gia công, hoàn thiện và kiểm tra sản phẩm trước khi giao.

Với đơn hàng theo mẫu có sẵn, thời gian chuẩn bị thường ngắn hơn. Với sản phẩm hoàn toàn mới, thời gian có thể bao gồm các bước thiết kế, duyệt bản vẽ, làm mẫu hoặc chế tạo khuôn trước khi sản xuất hàng loạt.

Báo giá nắp hố ga gang theo bản vẽ năm 2026

• Giá phụ thuộc kích thước, trọng lượng, loại gang và cấp tải trọng.
• Sản phẩm có bản lề, khóa, gioăng hoặc logo riêng sẽ có chi phí gia công bổ sung.
• Đơn hàng sử dụng khuôn riêng có thể phát sinh chi phí thiết kế và chế tạo khuôn.
• Số lượng đặt hàng ảnh hưởng trực tiếp đến chi phí sản xuất trên mỗi bộ.
• Bảng dưới đây chỉ dùng để tham khảo và dự trù ngân sách ban đầu.

Những lỗi thường gặp khi đặt nắp hố ga theo bản vẽ

• Nhầm kích thước phủ bì với kích thước thông thủy.
• Không xác định rõ cao độ hoàn thiện và chiều cao khung.
• Chọn cấp tải không phù hợp vị trí lắp đặt.
• Không thể hiện hướng bản lề hoặc vị trí khóa.
• Không chừa kích thước lắp gioăng và khe hở kỹ thuật.
• Đo ô chờ tại một điểm duy nhất trong khi kết cấu thực tế bị méo.
• Thay đổi kích thước sau khi khuôn sản xuất đã hoàn thành.

Nhầm kích thước khung và nắp

Kích thước bộ khung không đồng nghĩa với kích thước nắp hoặc thông thủy. Khi gửi yêu cầu, cần ghi rõ từng thông số để tránh sản phẩm không phù hợp với ô chờ.

Không kiểm tra độ vuông của ô chờ

Ô chờ bê tông có thể bị méo, chéo hoặc không đều giữa phần trên và phần dưới. Nên đo chiều dài, chiều rộng tại nhiều vị trí và kiểm tra hai đường chéo trước khi chốt bản vẽ sản xuất.

Chọn tải trọng theo cảm tính

Không nên chọn tải trọng chỉ dựa trên tên đường hoặc loại công trình. Cần xem xét vị trí bánh xe có thể đi qua nắp, loại phương tiện, tần suất lưu thông và kết cấu đỡ xung quanh.

Hướng dẫn đo ô chờ trước khi lập bản vẽ

• Đo chiều dài và chiều rộng tại ít nhất ba vị trí khác nhau.
• Đo hai đường chéo để xác định ô chờ có bị méo hay không.
• Kiểm tra chiều sâu bệ kê và cao độ mặt hoàn thiện.
• Chụp ảnh toàn cảnh và cận cảnh vị trí lắp đặt.
• Ghi nhận loại phương tiện có thể đi qua nắp.
• Xác định có cần bản lề, khóa, gioăng hoặc cơ cấu ngăn mùi hay không.

Đối với hố ga tròn, cần đo đường kính theo nhiều phương khác nhau. Đối với hố ga vuông hoặc chữ nhật, nên đo cả kích thước phần trên, phần đáy bệ kê và độ chênh cao giữa các góc.

Video giới thiệu nắp hố ga gang Minh Hải

• Liên hệ Zalo 0395.964.009 để nhận thêm bản vẽ và video sản phẩm thực tế.

Vì sao nên đặt nắp hố ga gang tại Minh Hải?

• Nhận sản xuất theo bản vẽ, kích thước ô chờ và tải trọng dự án.
• Cung cấp nhiều dạng khung nắp bằng gang xám và gang cầu.
• Hỗ trợ rà soát kích thước trước khi triển khai sản xuất.
• Nhận đúc logo, tên dự án và ký hiệu tải trọng trên bề mặt.
• Có thể tích hợp bản lề, khóa, gioăng giảm chấn và giải pháp ngăn mùi.
• Hỗ trợ vận chuyển đến công trình trên toàn quốc.

Minh Hải tư vấn sản phẩm dựa trên kích thước thực tế, vị trí lắp đặt và cấp tải yêu cầu. Việc rà soát bản vẽ trước khi sản xuất giúp giảm sai lệch, hạn chế chi phí sửa chữa ô chờ và bảo đảm nắp hố ga phù hợp với công trình.

Liên kết tham khảo sản phẩm liên quan

• Tham khảo thêm sản phẩm tại tấm sàn FRP composite Minh Hải.
• Xem thêm các dòng nắp hố ga, song chắn rác và vật tư hạ tầng tại naphogaminhhai.com.
• Gửi bản vẽ hoặc kích thước ô chờ qua Zalo 0395.964.009 để nhận tư vấn và báo giá.

Câu hỏi thường gặp về bản vẽ kỹ thuật nắp hố ga gang

• Phần FAQ giải đáp những vấn đề thường gặp khi đọc bản vẽ, chọn kích thước và đặt sản xuất nắp hố ga gang.
• Khách hàng có bản vẽ riêng có thể gửi trực tiếp qua Zalo để được kiểm tra thông số.

Bản vẽ kỹ thuật nắp hố ga gang cần có thông số nào?

Bản vẽ cần thể hiện kích thước phủ bì, kích thước thông thủy, kích thước nắp, chiều cao khung, gân chịu lực, vật liệu, cấp tải, bản lề, khóa, gioăng và các yêu cầu logo hoặc chữ đúc nổi.

Kích thước 850x850mm có phải là kích thước thông thủy không?

Không nhất thiết. Kích thước 850x850mm thường được dùng để chỉ kích thước phủ bì của khung. Phần thông thủy có thể là nắp tròn D650mm hoặc một kích thước khác tùy thiết kế.

Minh Hải có nhận vẽ lại từ kích thước ô chờ không?

Có. Khách hàng có thể gửi kích thước, hình ảnh hiện trạng hoặc bản phác thảo. Minh Hải sẽ hỗ trợ đề xuất cấu tạo và hoàn thiện bản vẽ trước khi sản xuất.

Nắp hố ga gang D400 nghĩa là đường kính 400mm phải không?

Không. Trong tiêu chuẩn tải trọng, D400 là ký hiệu cấp tải với lực thử danh nghĩa 400kN. Đường kính nắp cần được ghi riêng, chẳng hạn D650 hoặc D700.

Có thể sản xuất nắp hố ga theo logo dự án không?

Có. Logo, tên chủ đầu tư, tên dự án, cấp tải và ký hiệu nhận diện có thể được đúc nổi trên bề mặt nếu được xác nhận trong bản vẽ sản xuất.

Giá nắp hố ga gang theo bản vẽ là bao nhiêu?

Giá tham khảo từ 1.368.000đ/bộ đối với quy cách nhỏ và từ 1.868.000đ/bộ đối với bộ khung 850x850mm, nắp D650mm. Đơn giá chính xác phụ thuộc trọng lượng, loại gang, cấp tải và số lượng.

Cần gửi file bản vẽ định dạng nào?

Khách hàng có thể gửi file PDF, ảnh chụp, bản vẽ CAD hoặc bản phác thảo có đầy đủ kích thước. Với bản vẽ CAD, nên gửi kèm file PDF để thuận tiện đối chiếu nội dung.
