Kích thước nắp gang hố ga tiêu chuẩn

Nắp gang - nắp hố ga là vật dụng không thể thiếu trong các công trình cầu cống. Bạn có thể bắt gặp nó khắp mọi nơi với nhiều kích thước khác nhau. Hôm nay hãy cùng Minh Hải tìm hiểu kích thước nắp gang hố ga tiêu chuẩn là bao nhiêu nhé!

Đầu tiên ta phải hiểu được những thuật ngữ cơ bản liên quan đến nắp hố ga, định nghĩa và phân loại trước khi tìm hiểu kích thước tiêu chuẩn của nó nhé.

Thuật ngữ và định nghĩa liên quan đến nắp hố ga thoát nước:

Nắp hố ga: Bộ phận che đậy miệng hố ga và giếng thăm.

Song chắn rác: Bộ phận lắp đặt trên miệng hố thoát nước để chặn không cho rác thải trôi theo nước mưa vào hố.

Khung đỡ: Bộ phận dùng để đỡ nắp hố ga hoặc song chắn rác.

Lỗ thông hơi: Lỗ hở trên nắp hố ga để tạo sự thông hơi.

Nắp kín: Nắp không có lỗ thông hơi.

Hoa văn chống trượt: Các họa tiết đúc nổi trên bề mặt nắp và khung để chống trượt.

Góc mở: Góc hình thành giữa mặt dưới của nắp hoặc song chắn rác so với mặt đường khi mở.

Composite nhựa nhiệt rắn cốt sợi thủy tinh: Vật liệu bao gồm sợi thủy tinh được bao bọc bởi nhựa nhiệt rắn. Kết cấu composite có thể bao gồm cốt liệu, các chất độn, chất màu, chất phụ gia.

Lô sản phẩm: Số lượng nắp hố ga hoặc song chắn rác được sản xuất theo cùng một thiết kế và qui trình công nghệ, được quy định khi lấy mẫu thử đối với các chỉ tiêu kỹ thuật khác nhau.

Phân loại nắp hố ga thoát nước theo khả năng chịu tải

– A 15: lắp đặt ở những nơi dành riêng cho ngườiđi bộ, đi xe đạp;
– B 125: lắp đặt trên vỉa hè, phần dành cho người đi bộ, xe đạp,xe máy, xe con và bãi đỗ xe con;
– C 250: lắp đặt ở lề đường cách mép ngoài bó vỉa tối đa 0,5 m về phía lòng đườngvà 0,2 m về phía hè đường;
– D 400: lắp đặt trên lòng đường, bãi đỗ xe cho mọi loại phương tiện;
– E 600: lắp đặt ở những nơi có xe tải trọng lớn như quốc lộ lớn, bến cảng, sân bay;
– F 900: lắp đặt ở những nơi có phương tiện vận tải siêu trọng như đường băng sân bay.
Trong đó A, , …, F là số thứ tự;số 15,…, 900 là số đo khả năng chịu tải tính theo kN.

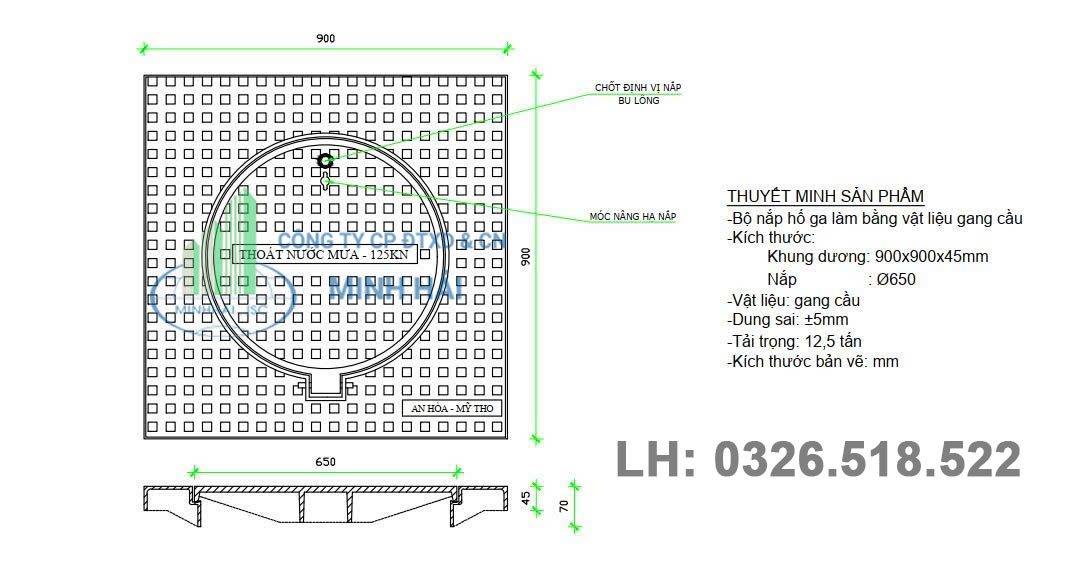

Kích thước nắp gang hố ga tiêu chuẩn

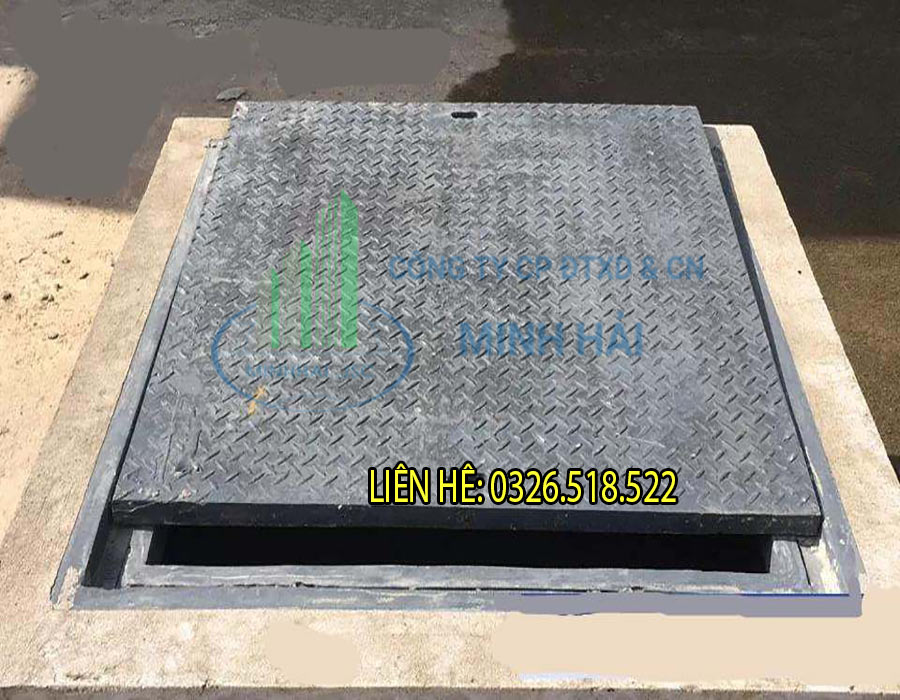

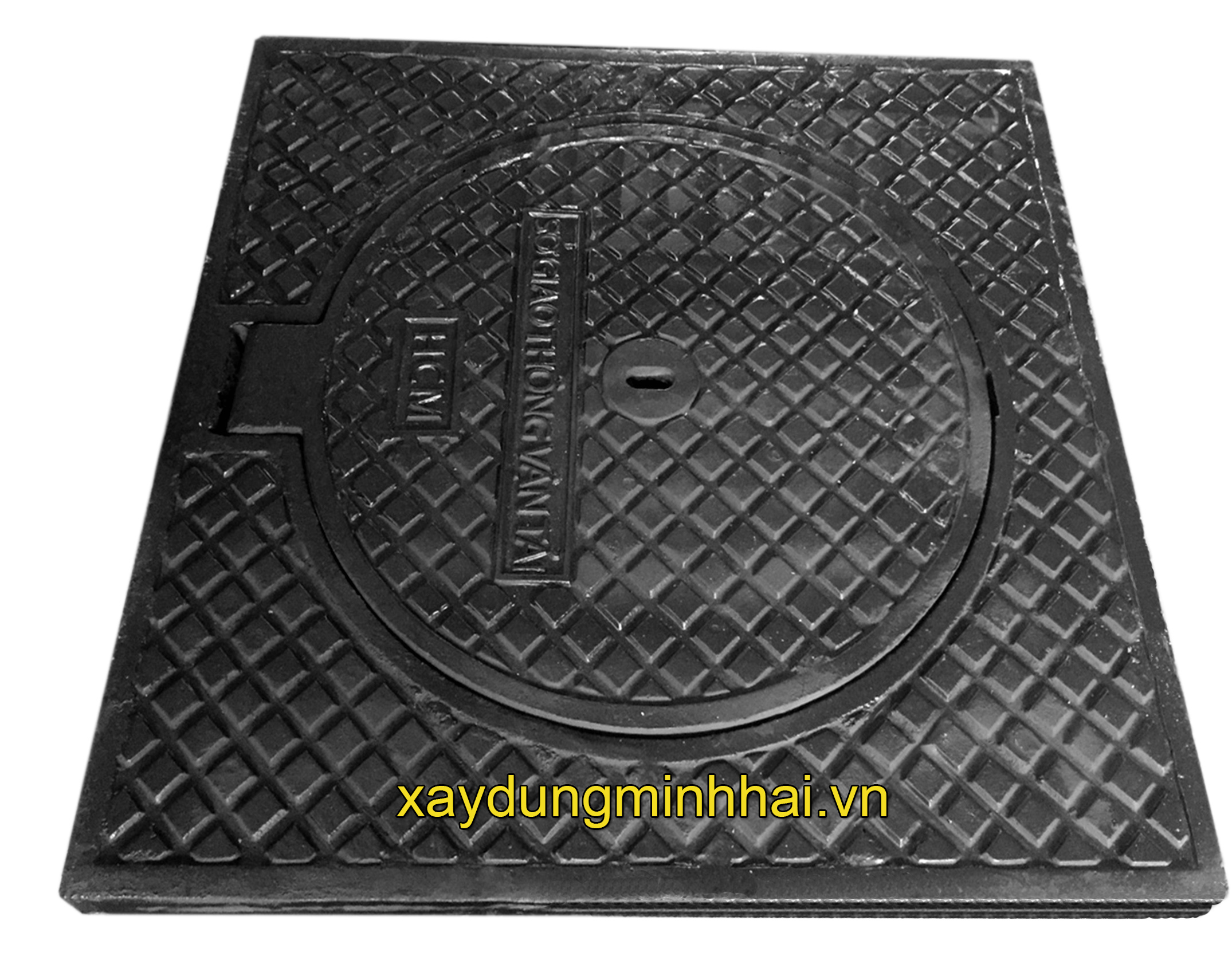

Khung và nắp gang hố ga

– Khung đỡ phải phù hợp với kích thước của cổ giếng hoặc miệng hố ngăn mùi bao gồm kích thước trong cộng với chiều dày thành cổ giếng theo TCVN 10333-2:2014 hoặc miệng hố ngăn mùi theo TCVN 10333-1:2014.
– Đường kính của nắp hình tròn hoặc cạnh của nắp hình vuông phải phù hợp với chiều rộng bên trong của cổ giếng theo TCVN 10333-2:2014 hoặc miệng hố ngăn mùi theo TCVN 10333-1:2014.

>>> Xem thêm:  Thế nào là nắp ga tiêu chuẩn Châu Âu?

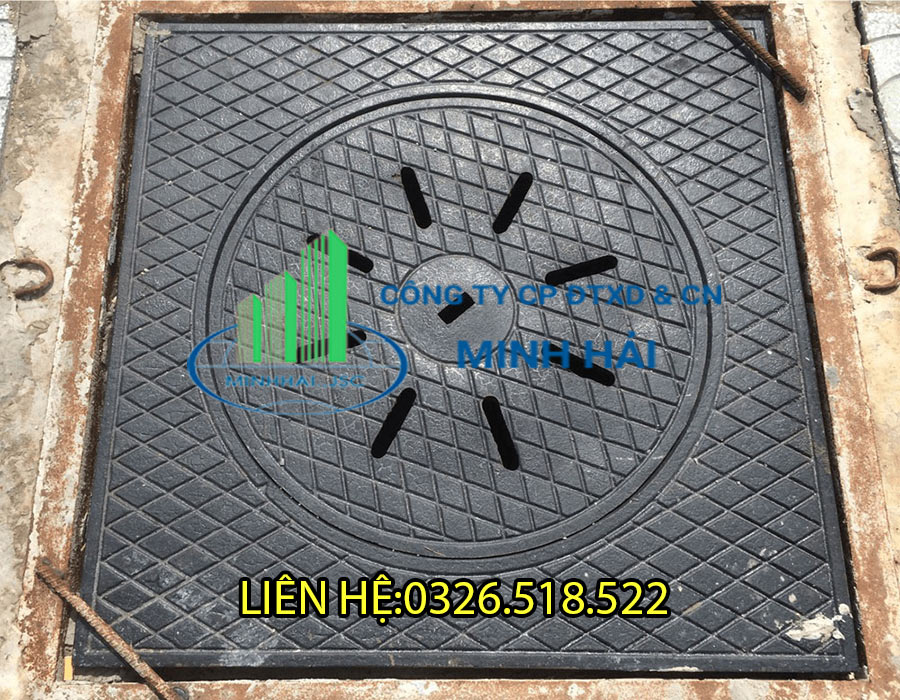

Lỗ hoặc rãnh thông hơi của nắp gang

– Chiều dài rãnh: không lớn hơn 170mm;
– Chiều rộng rãnh:
+ Từ 18 mm đến 25 mm đối với loại A15 và B125;
+ Từ 18 mm đến 32 mm đối với các loạicòn lại.
– Đường kính lỗ tròn:
+ Từ 18 mm đến 38 mm đối với loại A15 và B125;
+ Từ 30 mm đến 38 mm đối với các loại còn lại.
– Tổng diện tích của rãnh hoặc lỗ thông hơi không nhỏ hơn 140 cm2.

Hoa văn nổi chống trượt của nắp

– Chiều cao của hoa văn nổi chống trượt:
+ Từ 2 mm đến 6 mm đối với loại A 15, B 125 và C 250;
+ Từ 3 mm đến 8 mm đối với loại D 400,E 600 và F 900.
– Tổng diện tích của hoa văn nổi chống trượt từ 10 % đến 70 % diện tích bề mặt của nắp

Hy vọng những thông tin trên đây giúp ích cho các bạn. Nếu còn điều gì thắc mắc vui lòng liên hệ với chúng tôi để được tư vấn miễn phí.
